插板閥工作原理、類型及選型要點

《插板閥：工作原理、類型及選型要點》

插板閥作為一種簡易而可靠的截斷設備，在眾多工業流程中扮演著控制物料流動的關鍵角色。它通過垂直插入或移除一個可移動的板來實現啟閉，具有結構簡單、操作方便、密封性能良好等特點。本文將詳細介紹插板閥的工作原理、常見類型及其在選型時需考慮的重點要素。

工作原理

插板閥的工作原理基于直線運動，主要由閥體、閥板、驅動裝置等部件組成。當需要關閉時，驅動裝置促使閥板垂直向下移動，直至完全嵌入閥座，從而阻止通道內的物料流動；反之，當閥板被提升，通道即被打開，允許物料自由通過。其密封依靠閥板與閥座之間的緊密貼合，部分設計還可能包含彈性密封圈以密封效果。

類型概覽

1. 手動插板閥：為基礎，通過手輪或手柄直接操作，適用于對自動化要求不高的小型系統。

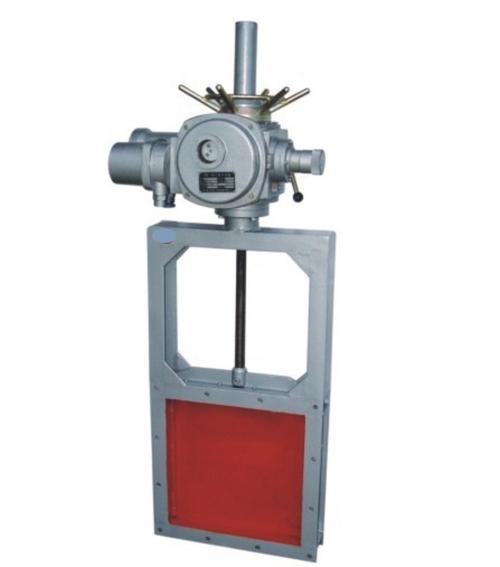

2. 電動插板閥：通過電動執行器驅動，可實現遠程控制，適合自動化生產線和大型設備。

3. 氣動插板閥：利用壓縮空氣作為動力源，反應速度快，適用于頻繁操作的場合。

4. 耐磨插板閥：專為含有磨損性物料的系統設計，閥板及閥座采用耐磨材料，延長使用壽命。

5. 保溫插板閥：用于高溫或低溫介質，閥體設有保溫層，避免熱量損失或冷凝。

選型要點

1. 介質特性：首先考慮介質的物理性質（如溫度、壓力、粘度、腐蝕性）和是否有固體顆粒，選擇相應材質和密封結構。

2. 流量要求：根據系統處理量選擇合適口徑，確保閥門全開時能滿足大流量需求。

3. 操作方式：根據實際應用場景選擇手動、電動或氣動，平衡操作頻率、控制精度與成本。

4. 安裝空間：考慮閥門的尺寸和安裝方向，確保在有限的空間內可以順利安裝和操作。

5. 維護成本：選擇結構簡單、易于維護的型號，降低長期運行的維護成本。

綜上所述，插板閥以其靈活的操作方式和良好的適應性，在粉體、顆粒物料及流體控制領域中有著廣泛的應用。正確選型不但能提高生產效率，還能有效延長設備使用壽命，降低綜合運營成本。因此，在選擇插板閥時，考量上述要點重要。
